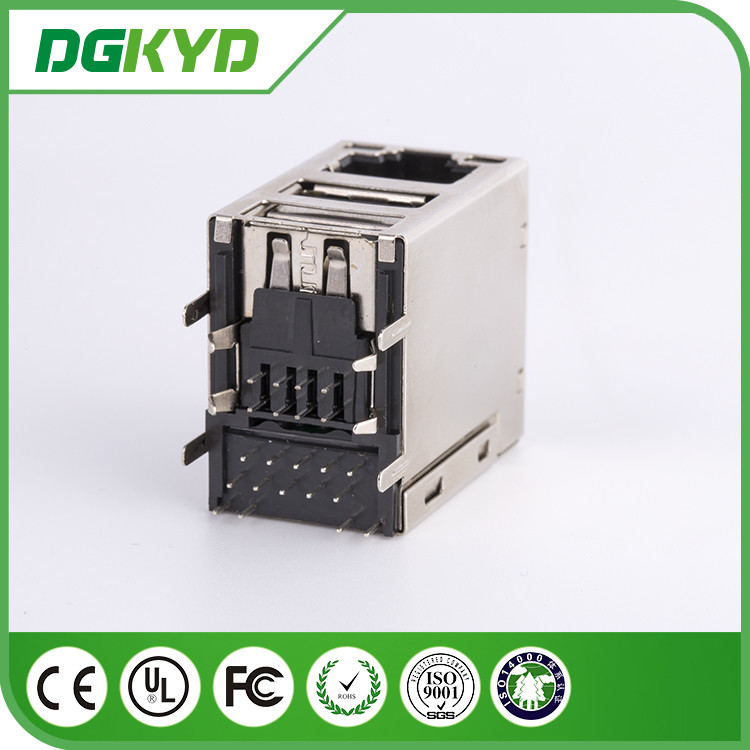

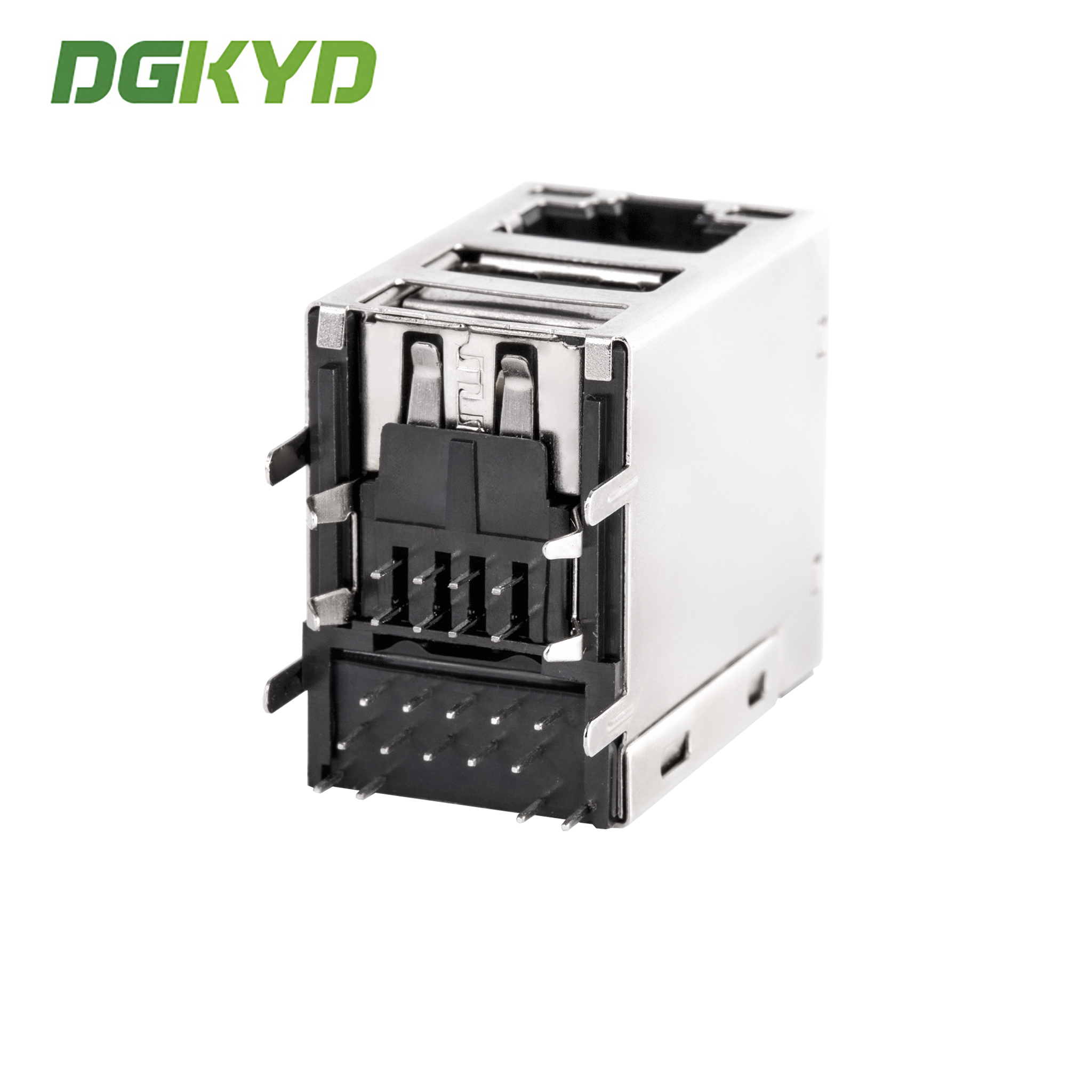

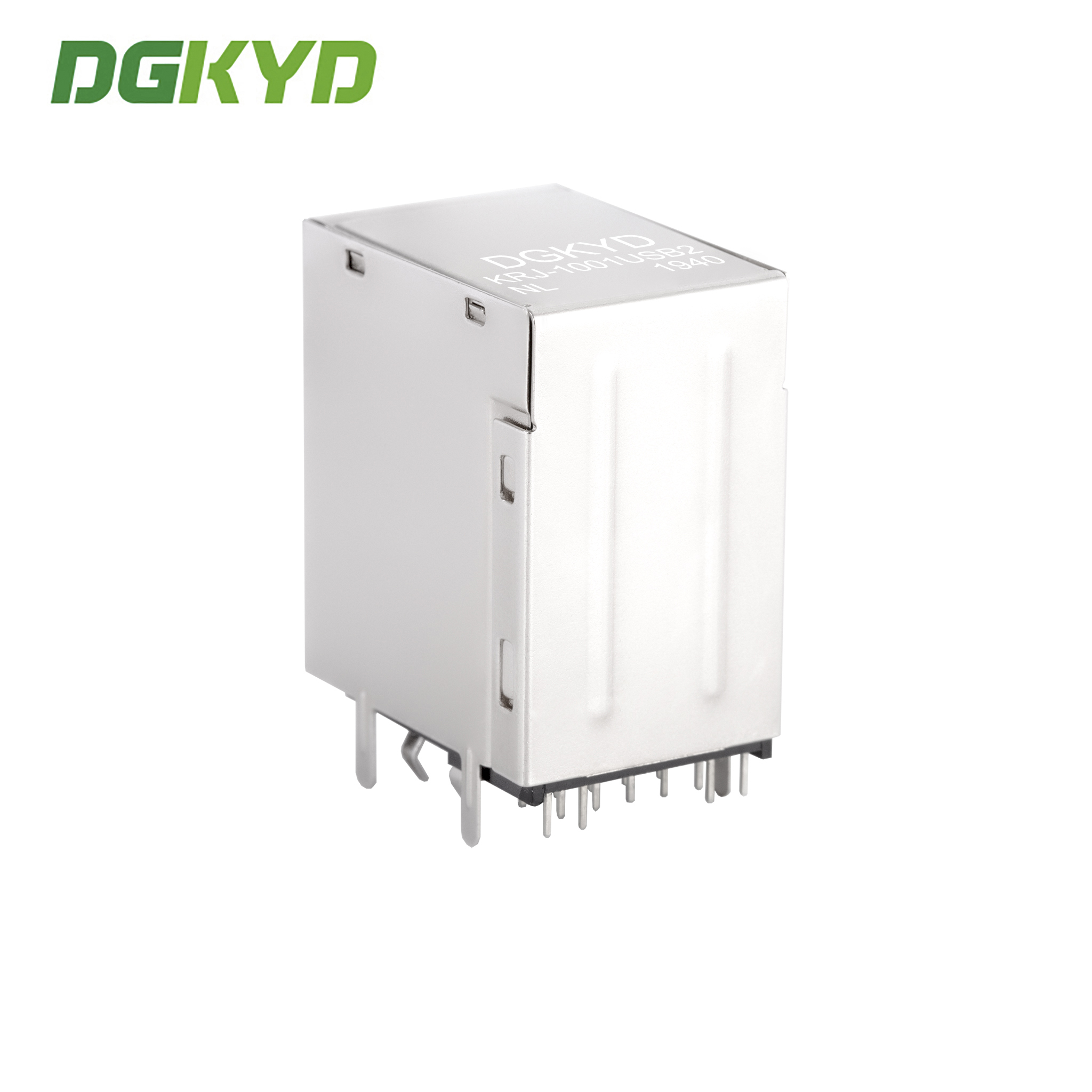

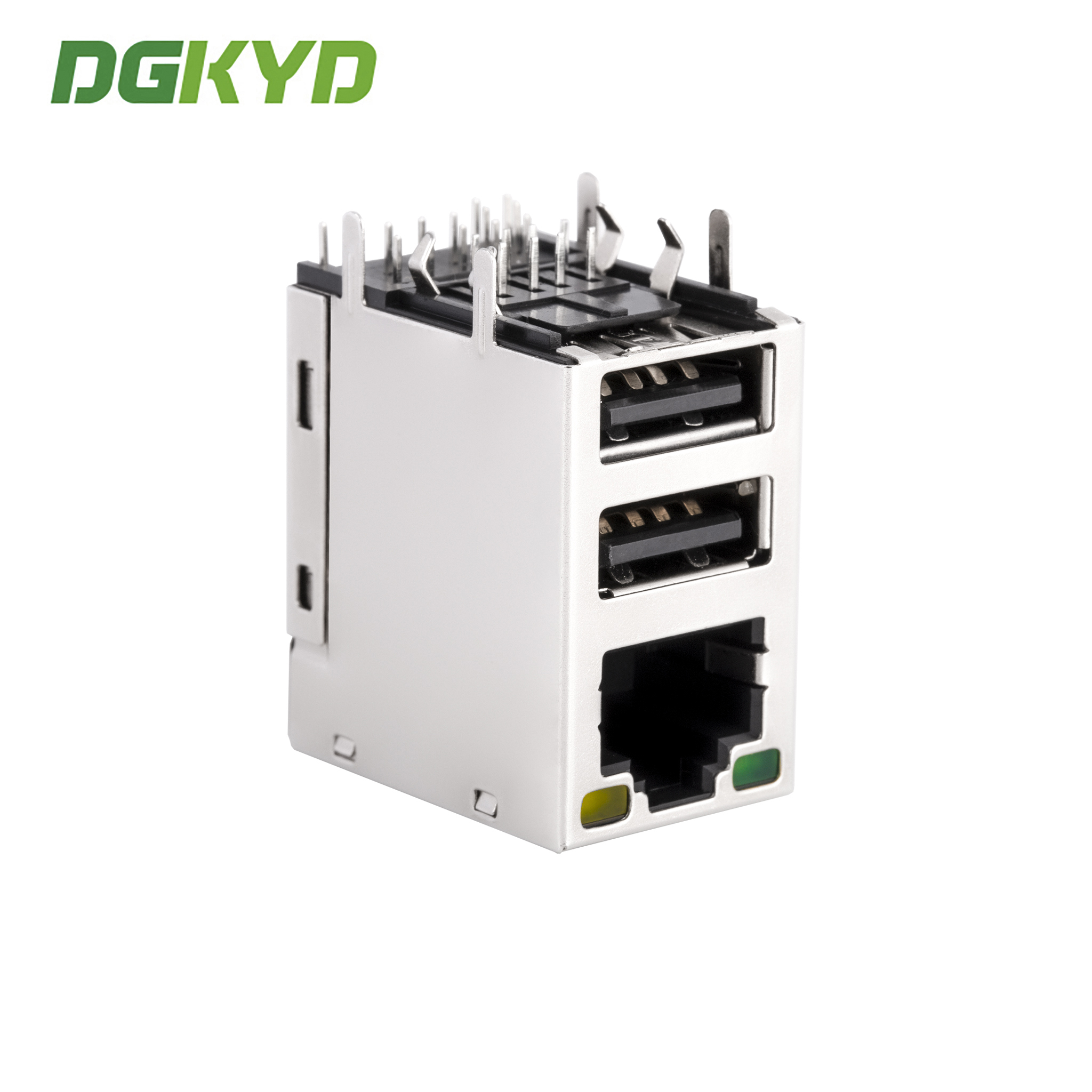

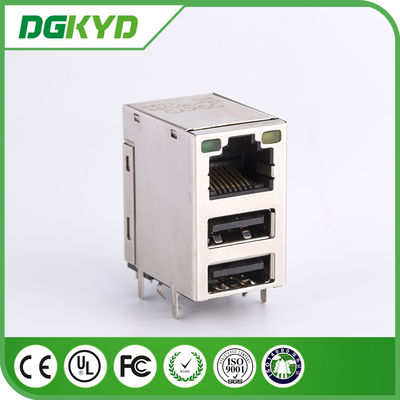

موصل جيجابت إيثرنت SFP RJ45 مكدس بمنفذ USB مزدوج

منتوج وصف

موصل جيجابت إيثرنت SFP RJ45 مكدس بمنفذ USB مزدوج

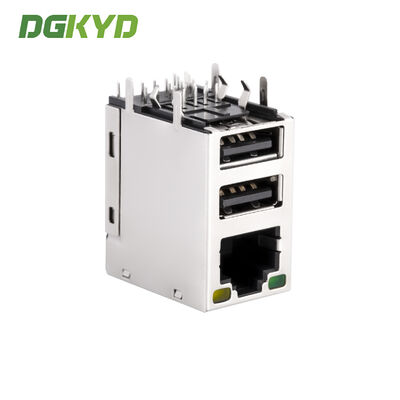

مقبس جيجابت إيثرنت RJ45 مكدس بمنفذ USB مزدوج للتطبيقات الصناعية

RJ45 Network Jack Double USB / مقبس مسجل 45 منفذ واحد

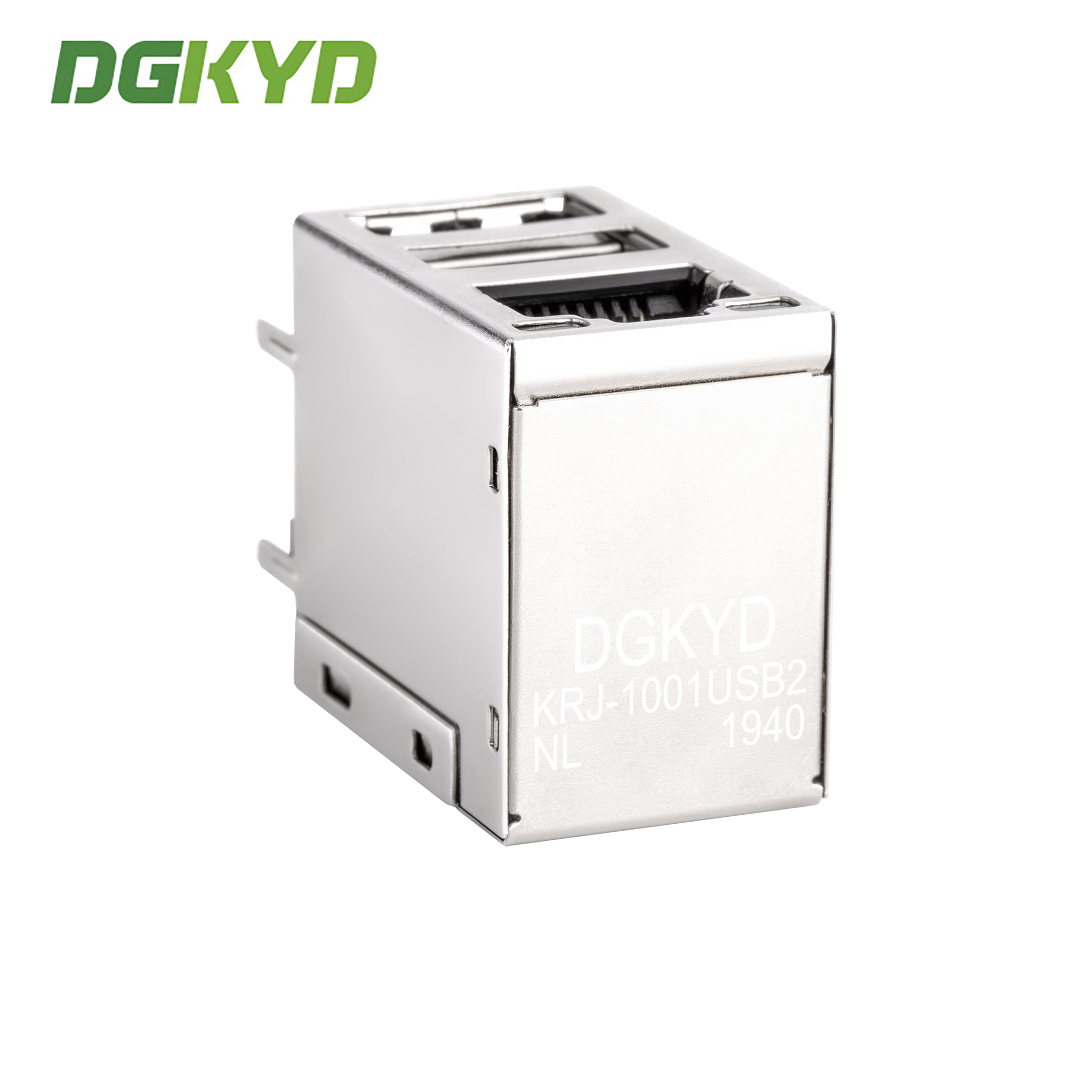

رقم الجزء: KRJ-1001USB2NL

ميزة:

RJ45 ، من أجل الحفاظ على اتصال جيد بين إصبع الذهب ورأس الكريستال ، يجب أن ترسم الذهب على السطح ، هناك 6u ، 15u ، 30،50u ، عادةً ما تستخدم 6u ، وفقًا لطلب العميل وتكلفة المتابعة ، وإدخال إصبع ذهبي و يجب أن يكون سحب الحياة 750 مرة أعلاه.

وصف:

• 10/100 / 1000Base-Tx RJ45 منفذ واحد 1X1 زاوية قائمة مع LEDS و USB مزدوج
• منفذ واحد 1X1 Tab-Up RJ45 مع مغناطيسات داخلية
• تم اختبار المغناطيسات الداخلية كهربائياً بنسبة 100٪ من أجل HI-POT والوظائف
• مناسب لكابل إيثرنت CAT5 و 6 السريع أو UTP أفضل
• 350uHminimum OCL مع تيار التحيز 8mA
• أداء عالٍ للحد الأقصى من قمع EMI
• الحد الأدنى لعزل 1500Vrms وفقًا لمتطلبات IEEE 802.3
• ROHS-6 درجة حرارة لحام موجة الذروة 260 درجة مئوية
• نطاق درجة حرارة التشغيل: 0 ℃ إلى + 70 ℃
• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى + 85 درجة مئوية
• عدد المناصب: 10
• عدد جهات الاتصال التي تم تحميلها: 8
• درع: نعم
• متوافق مع Rohs
• الطول: 29.0 مم
• المصابيح: نعم
• إصبع EMI: NO

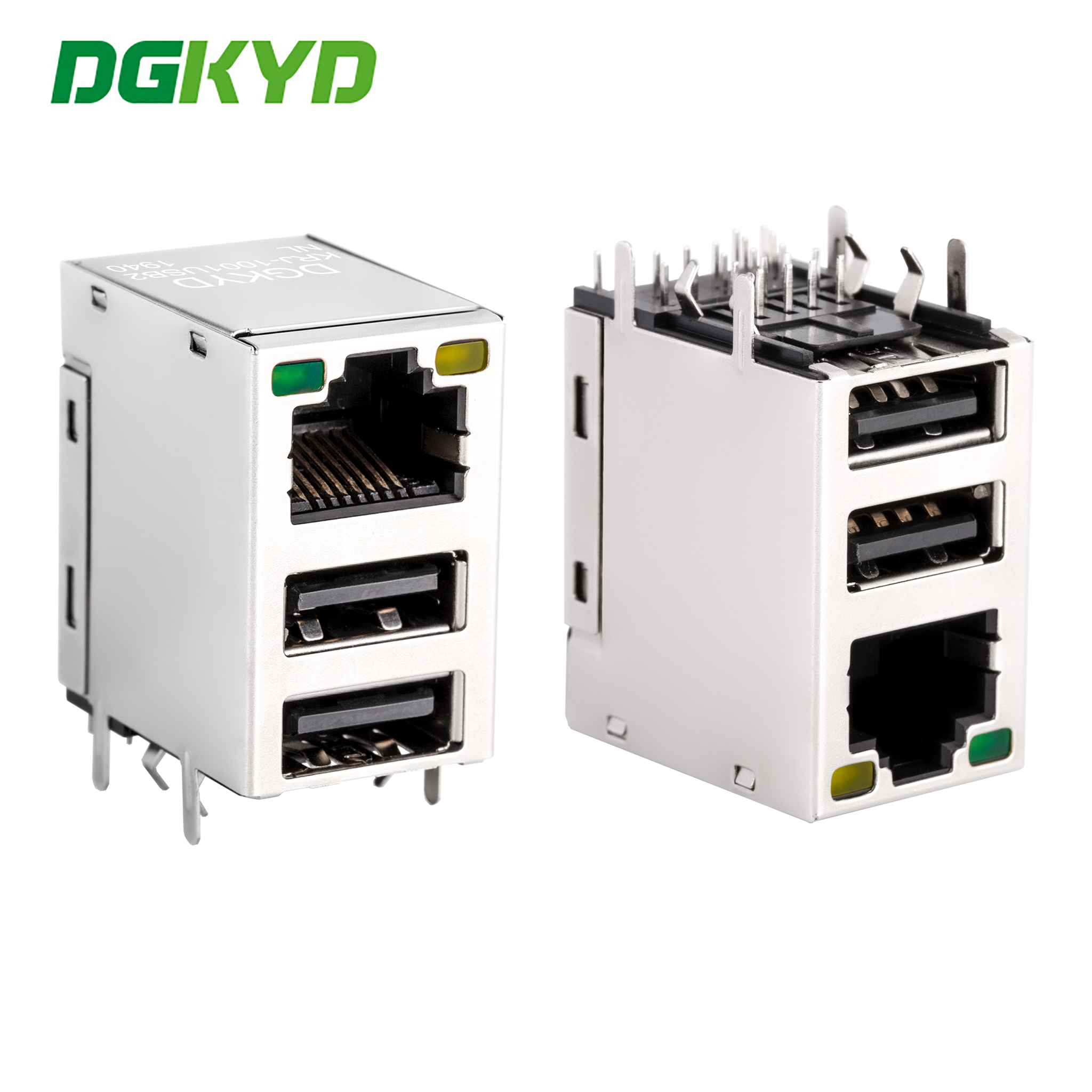

• الصمام الأيسر: أخضر ، الصمام الأيمن: أصفر
• استعمال:KRJ-1001USB2NL

التطبيقات:

• يستخدم موصل RJ45 المدمج الأساسي من أجل:

• بطاقة شبكة 10/10 / 1000M ، بطاقة شبكة PCMCIA ، محور USB ، تبديل الشبكة ، جهاز التوجيه ، أجهزة إرسال واستقبال الألياف البصرية ، جهاز الإرسال والاستقبال البصري ، هاتف IP ، جهاز فك التشفير للإنترنت ، كاميرا الإنترنت ، netbridge ، الكمبيوتر ، الاتصالات السلكية واللاسلكية ،

MODEM و HomePNA و DSL و ADSL وما إلى ذلك.

تحديد:

• قلب من البلاستيك: حشو ألياف زجاجية أسود PBT (UL94V-0) ، بنفايات
• الاتصال: دبوس الذهب 0.35mm سميكة phos البرونزية النيكل ثم مع 6u'gold
• محطة ثنائي الفينيل متعدد الكلور: برونز فسفور ، ذيل قصدير فوق نيكل
• السكن: الفينول ، PBT الأسود (UL94V-0)
• الغلاف المعدني: سبائك النحاس والقصدير ومطلي بالنيكل

رسومات ذات أبعاد: (الوحدة: ملم

.XX التسامح: +/- 0.25

التسامح XXX: +/- 0.13

المواصفات الكهربائية في 25:

． خسارة الإدخال: 1-100 ميجا هرتز -1.0 ديسيبل ماكس

． خسارة العودة: 1-30 ميجا هرتز -16.0 ديسيبل دقيقة

30-60 ميجا هرتز -14.0 ديسيبل دقيقة

60-80 ميجا هرتز -10.0 ديسيبل دقيقة

． نقاش متقاطع: 1-30 ميجا هرتز -40.0 ديسيبل دقيقة

30-60 ميجا هرتز -35.0 ديسيبل دقيقة

60-80 ميجا هرتز -30.0 ديسيبل دقيقة

． CMR: 1-100 ميجا هرتز -35 ديسيبل

． وعاء عالي: 1500 فولت تيار متردد 6 ثانية 1 مللي أمبير

． نسبة الدوران: 1CT: 1CT ± 3٪

．OCL: 350uH @ 100KHZ 100Mv 8mA DC

ميزة تنافسية:

Keyouda لديها أنواع مختلفة من المظهر وأنواع كثيرة من المنتجات التخطيطية الداخلية ، عالية الجودة ، العميل أولاً ، اختبار 100٪ ، 0 عيب ، مهلة قصيرة هي أفضل مزايانا
