منتوج وصف

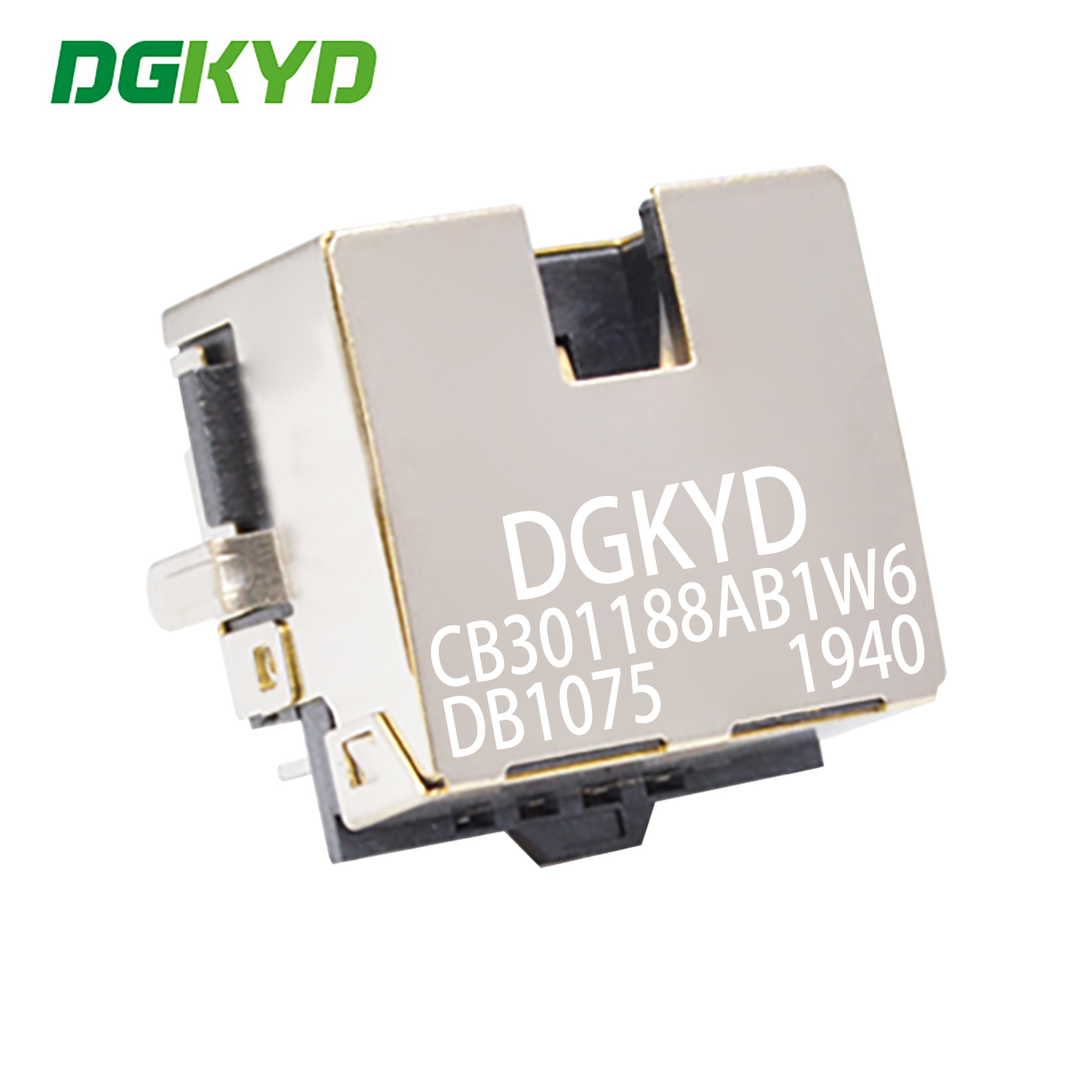

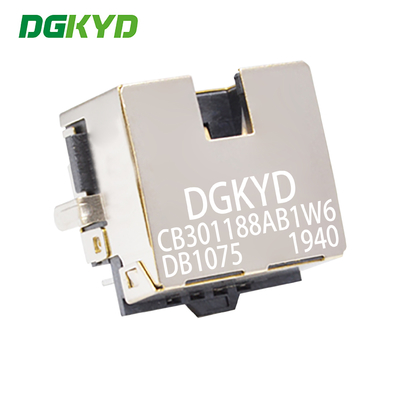

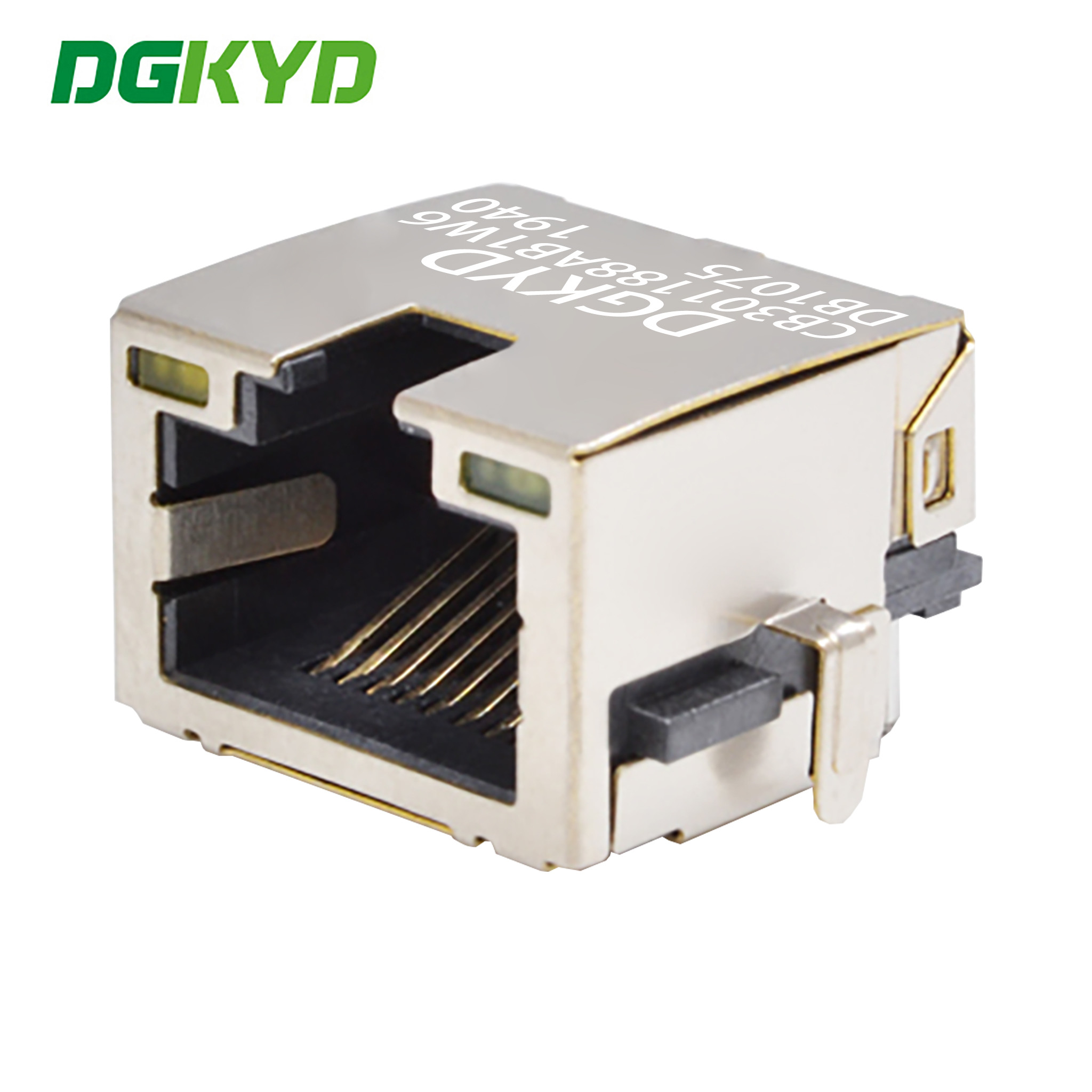

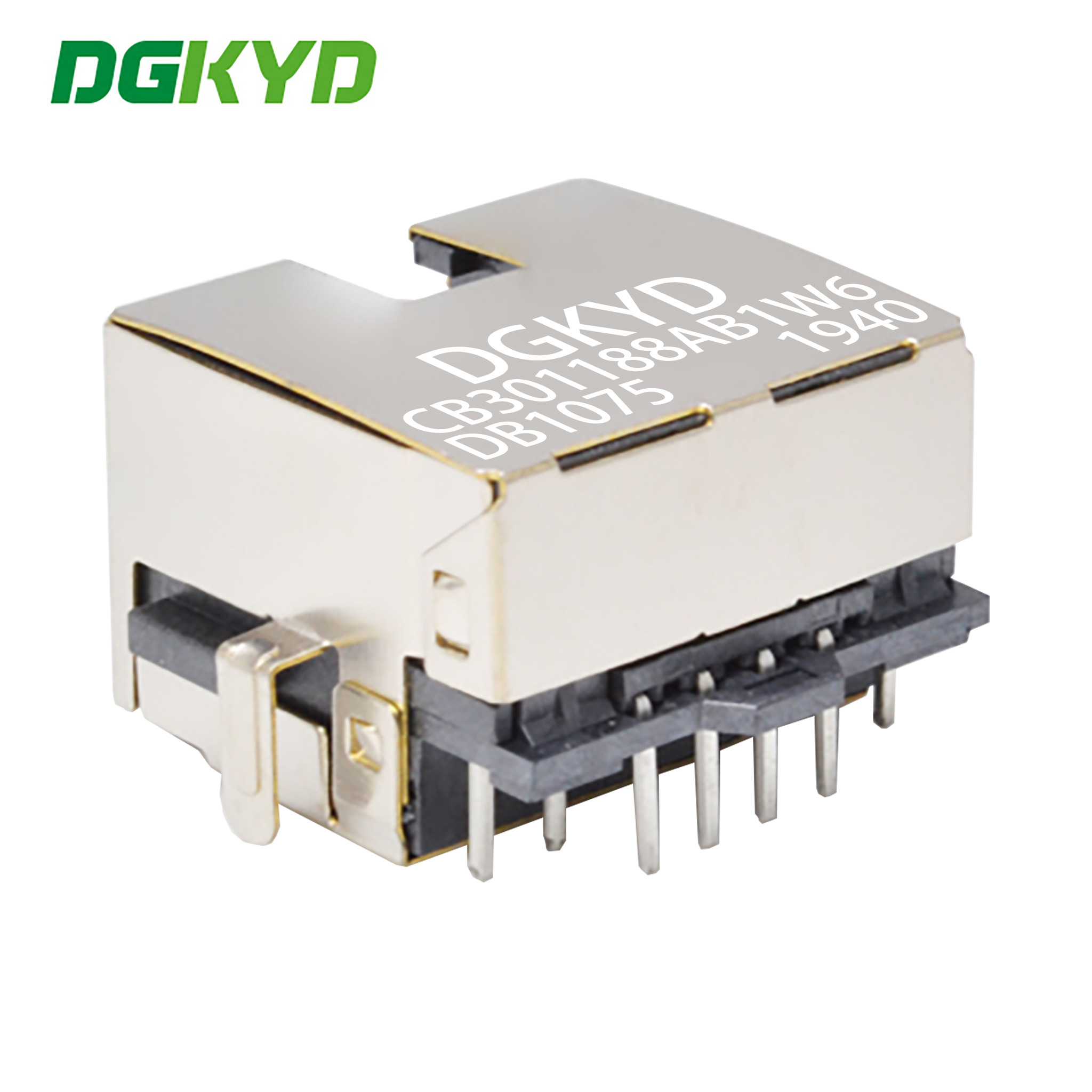

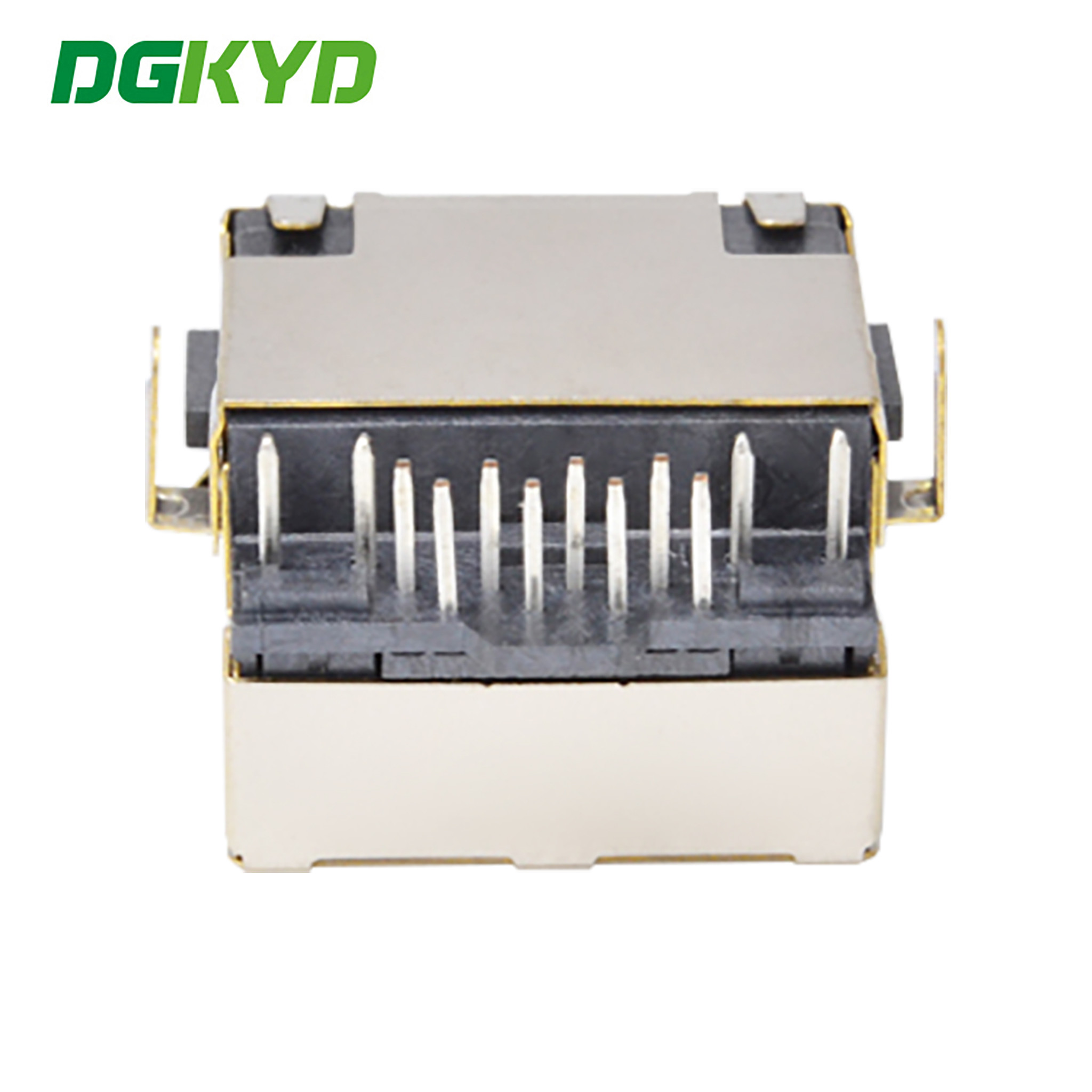

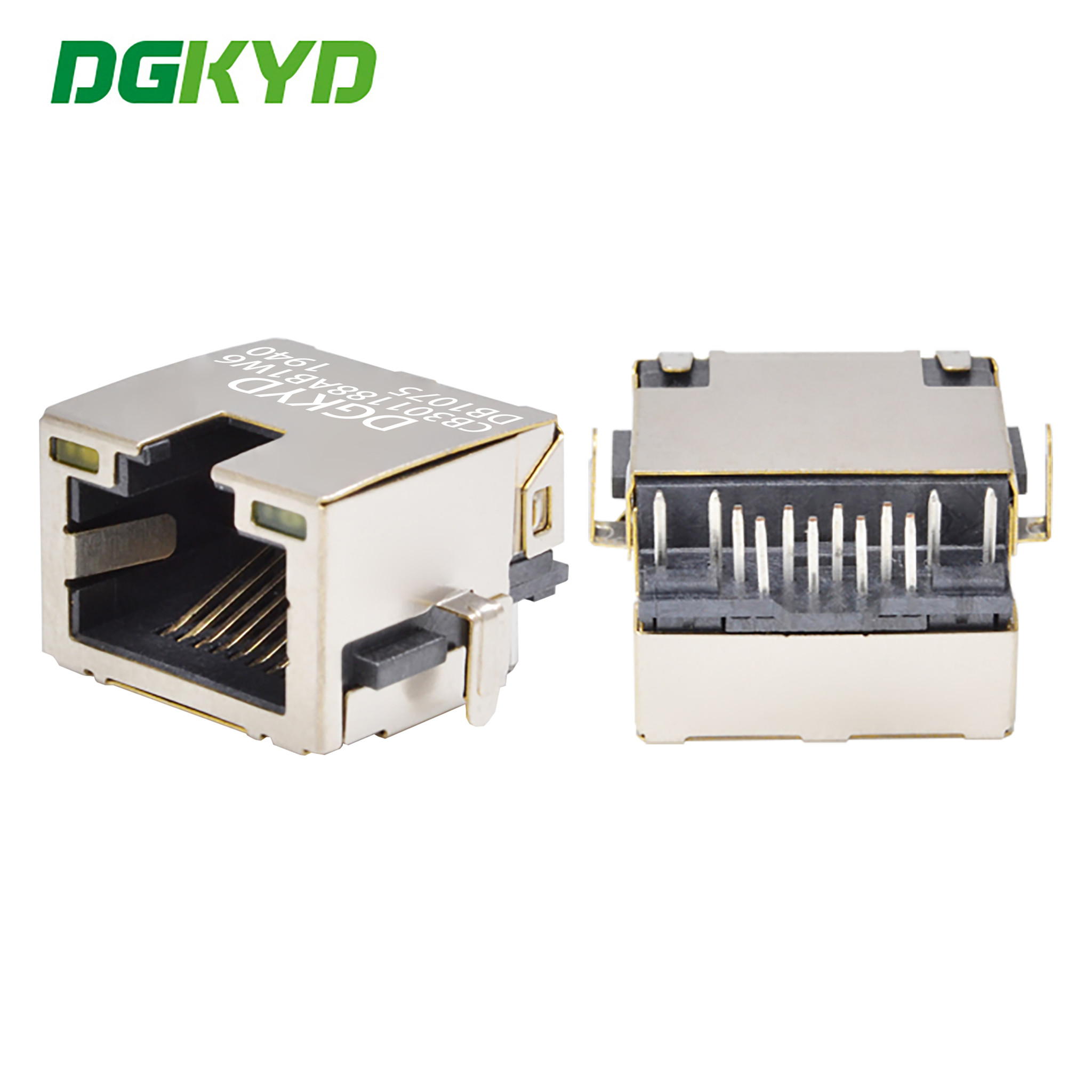

لوحة مقبس RJ45 غاطسة 3.0 DIP مع ضوء وبطاقة بدون محول واجهة شبكة DGKYDCB301188AB1W6DB1075
وثيقة مواصفات المنتج
DGKYDCB301188AB1W6DB1075.pdf
| رقم القطعة |
DGKYDCB301188AB1W6DB1075 |
العلامة التجارية |
DGKYD/OEM/ODM |
| مكان المنشأ |
قوانغدونغ، الصين |
الشهادات |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| نوع المنتج |
موصل - معياري |
نمط الموصل |
مقبس |
| نوع المقبس |
RJ45 |
نوع الموصل |
مقبس معياري |
| نمط المزلاج |
قياسي |
مزلاج |
لسان لأعلى |
| فلتر |
بدون فلتر |
خيار LED |
مع LED |
| لون LED |
أصفر/أخضر |
مصدات لوحة |
مع مصدات لوحة |
| محمي |
نعم |
ينطبق على |
لوحة الدوائر المطبوعة |
| سرعة الأداء |
10/100/1000/BASE-T/TX |
مناسب لنوع اللحام |
لحام إعادة التدفق (بديل). |
| تكوين المنفذ |
منافذ فردية |
عدد المواضع |
8 |
| تكوين المقبس |
1X1 |
طرفيات لكل منفذ |
8 |
| مادة الدرع |
سبيكة نحاسية مطلية مسبقًا بالنيكل |
اتجاه تثبيت لوحة PCB |
مدخل جانبي (زاوية قائمة) |
| مادة طلاء منطقة اقتران التلامس |
ذهب 6u/15u/30u/50u |
مادة قاعدة التلامس |
برونز الفوسفور |
| مادة طلاء تلامس ذيل اللحام |
قصدير-رصاص فوق نيكل |
نمط تثبيت لوحة PCB |
من خلال الفتحة |
| طريقة إنهاء لوحة الكمبيوتر |
من خلال الفتحة - ضغط |
قفل اللوحة |
مع/بدون قفل لوحة |
| مادة الغلاف |
بوليستر LCP |
لون الغلاف |
أسود |
| درجة حرارة مادة الغلاف |
قياسي |
تصنيف قابلية الاشتعال UL |
UL 94V-0 |
نوع الواجهة: رأس كريستالي التطبيق: 10 / 100 / 1000BASE-T إيثرنت
النوع: RJ45 مدمج مغناطيسيًا
تردد العمل: خصائص التردد العالي: ترشيح، مضاد للتداخل
درجة حرارة التشغيل:40 درجة مئوية - 85 درجة مئوية
درجة حرارة التخزين: - 40 درجة مئوية - 85 درجة مئوية
لحام خالٍ من الرصاص: لحام موجي بارتفاع يصل إلى 265 درجة مئوية
سلسلة RJ45 كاملة من ملحقات الدوائر المتكاملة، توريد مباشر لمصنع موصلات شبكة RJ45
1. وضع العمل: الشركة المصنعة
2. وقت التسليم: تسليم في الوقت المحدد، حواليأسبوعين.3. مواصفات للاختيار: ضوء مؤشر LED (أخضر، أصفر، أحمر، برتقالي، أزرق، LED ثنائي اللون)>
درع بأصابع EMI أم لا
نسبة لف المحول للملف المغناطيسي
تنوع الدائرة المغناطيسية اختياري
طلاء ذهبي للتلامس (FU، 3U، 6U، 15u، 30U، 50U)
مادة غلاف بلاستيكي (PBT، PA46، PA9T، LCP)
4. الخصائص الكهربائية للمنتجات تلبي معايير الصناعة، والمظهر والخصائص الميكانيكية تلبي أبعاد المظهر، ومعايير صناعة التصنيع الميكانيكي، ومعايير حماية البيئة. رضاكم هو هدف خدمتنا!
معلمات الأداء:
1. مطبق على إيثرنت، نسبة اللف: 1
CT2. تلبية معيار IEEE 802.3CT2. تلبية معيار IEEE 802.3
& ANSI X3.263 3. محاثة الدائرة المفتوحة (OCL): 350u
H (الحد الأدنى) @ 100kHz، 0.1VRMS مع 8Maتيار مستمر Bias4. عملية لحام موجي 265 درجة مئوية كحد أقصى تلبي متطلبات معيار EU ROHS
5. جهد التحمل: 2250
VDC 1mAكحد أقصى، 60 ثانية 6.
المعاوقة: 100 أوم7. واجهة RJ45 تلبي معيار FCC
68.5 8. مقاومة التيار المستمر: 1.5 أوم
