منتوج وصف

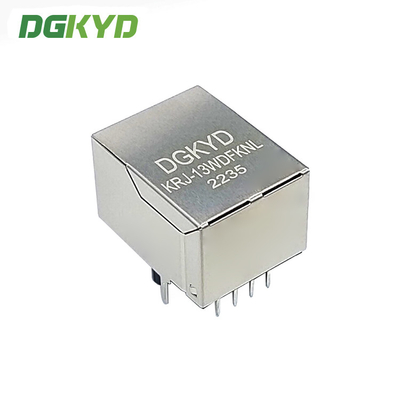

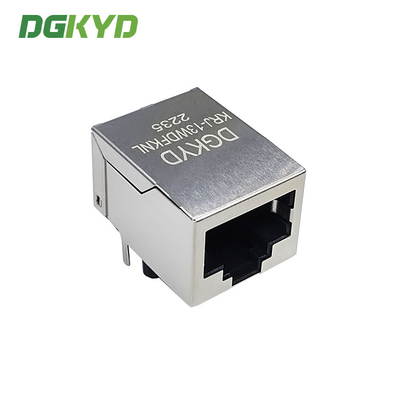

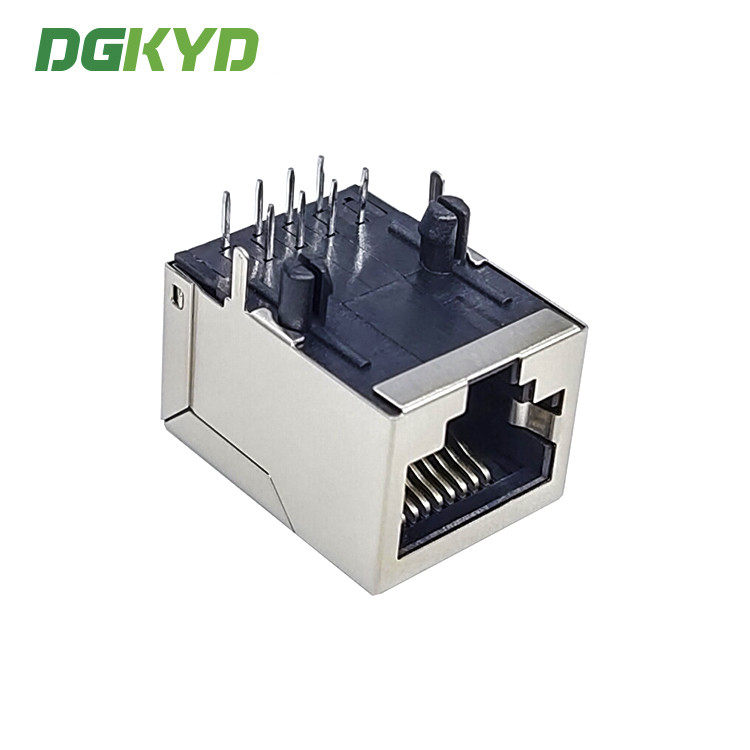

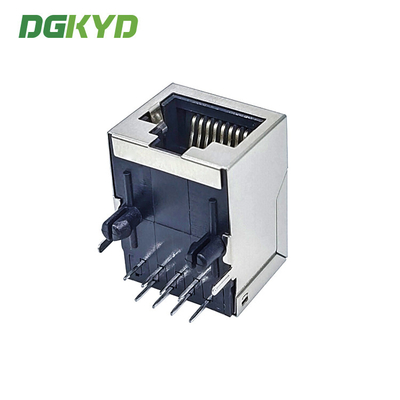

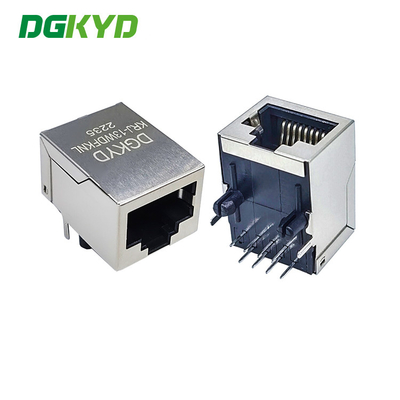

HY911105H 8P8C RJ45 Module ، RJ45 Modular Jack with led and EMI Fingers J0011D21BNL

الأوصاف:

• 10 / 100Base-Tx RJ45 منفذ واحد 1X1 مدخل جانبي (الزاوية اليمنى) مع LEDS
• منفذ واحد 1X1 Tab-Down RJ45 مع مغناطيسات داخلية
• تم اختبار المغناطيسات الداخلية كهربائياً بنسبة 100٪ من أجل HI-POT والوظائف
• مناسب لكابل إيثرنت CAT5 و 6 السريع أو UTP أفضل
• 350uHminimum OCL مع تيار متحيز 8mA
• أداء عالٍ للحد الأقصى من قمع EMI
• الحد الأدنى لعزل 1500Vrms وفقًا لمتطلبات IEEE 802.3
• ROHS-6 درجة حرارة لحام موجة الذروة 260 درجة مئوية
• نطاق درجة حرارة التشغيل: 0 ℃ إلى + 70 ℃
• نطاق درجة حرارة التخزين: -40 إلى + 85
• عدد المناصب: 8
• عدد جهات الاتصال التي تم تحميلها: 8
• درع: نعم
• متوافق مع Rohs (GP)
• الطول: 21.3 ملم (0.85 بوصة)
• أصابع EMI: نعم
• الصمام الأيسر: أخضر ، الصمام الأيمن: أصفر
• الاستعمال: J0011D21BNL / HY911105H / KRJ-003NL

المواصفات الكهربائية عند 25 درجة مئوية

． خسارة الإدخال: 1-100 ميجا هرتز -1.0 ديسيبل ماكس

． خسارة العودة: 1-30 ميجا هرتز -16.0 ديسيبل دقيقة

30-60 ميجا هرتز -14.0 ديسيبل دقيقة

60-80 ميجا هرتز -10.0 ديسيبل دقيقة

． نقاش متقاطع: 1-30 ميجا هرتز -40.0 ديسيبل دقيقة

30-60 ميجا هرتز -35.0 ديسيبل دقيقة

60-80 ميجا هرتز -30.0 ديسيبل دقيقة

． CMR: 1-100 ميجا هرتز -35 ديسيبل

． وعاء عالي: 1500 فولت تيار متردد 6 ثانية 1 مللي أمبير

． نسبة الدوران: 1CT: 1CT ± 3٪

．OCL: 350uH @ 100KHZ 100Mv 8mA DC

مواصفات المواد:

• لب من البلاستيك: حشو ألياف زجاجية أسود PBT (UL94V-0)
• الاتصال: دبوس الذهب 0.35mm سميكة phos البرونزية النيكل ثم مع 6u'gold
• طرفي ثنائي الفينيل متعدد الكلور: برونز فسفور ، ذيل قصدير فوق نيكل
• السكن: الفينول ، PBT الأسود (UL94V-0)
• الغلاف المعدني: سبائك النحاس والقصدير ومطلي بالنيكل
